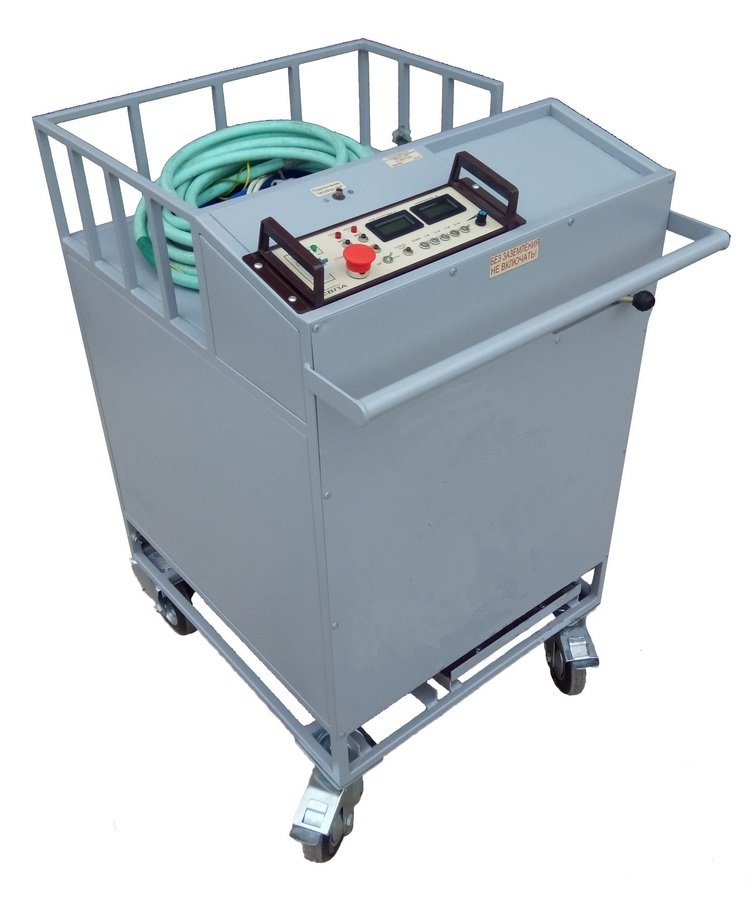

Стенд высоковольтный СВПА предназначен для:
-прожига дефектной изоляции кабелей с последующим дожигом ее;
-определения трассы кабельных линий (с использованием генератора ГЗЧ-2500 в комплект поставки не входит);
-топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
-определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.
Условия эксплуатации:
- диапазон температур окружающего воздуха, оС-от минус 20 до +40;
- относительная влажность воздуха при температуре 25 оС-до 80 %;
- атмосферное давление, мм рт. ст.-650 – 800
Питание СВПА производится от промышленной однофазной сети 220В, 50 Гц.
Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВА. Для полной реализации возможностей СВПА мощность генератора должна быть не менее 10 кВА.
Технические данные:
Потребляемый ток, не более, А, 30
Масса оборудования, кг, не более 250
Габаритные размеры в мм. 1000х850х1430
Обслуживающий персонал 2 оператора (не менее)
Срок службы, лет, - 10
Модуль управляющий и блок прожига БПР-25/8:
Максимальное выходное напряжение в режиме холостого хода, кВ 20
Минимальное выходное напряжение в режиме холостого хода, кВ 1
Количество ступеней прожига 4
Максимальный ток блока прожига в режиме короткого замыкания, А, не менее 2
Потребляемый ток (ограниченный сетевым дросселем), А, не более 63
Потребляемая мощность блока прожига, кВА , не более 12
Максимальное дожига режиме холостого хода, В 1500
Максимальный ток дожига в режиме короткого замыкания, А, не менее 18
Мощность, отдаваемая в нагрузку, кВА, не менее 3,5
Режим работы блока прожига на согласованную нагрузку (Iпотр < 30А) длительный
Масса, кг, не более 105(120)
Габаритные размеры, мм 370х500х570
