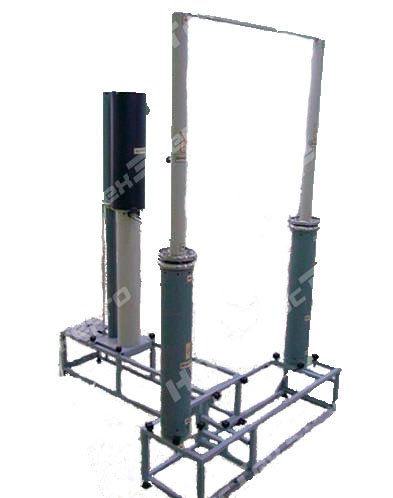

Аппарат высоковольтный АВ-70-01 предназначен в качестве приставки к высоковольтным испытательным установкам для получения испытательного напряжения на емкостных объектах частоты 0,1 Гц. (В частности для испытания кабелей из сшитого полиэтилена).
Позволяет проводить испытания согласно рекомендованным документам HD 620S1, VDE 0276-620 и-621 и является эффективнейшим методом испытания кабелей с изоляцией из сшитого полиэтилена. АВ-70-01 отличается от аналогичных устройств простотой конструкции, низкой ценой и универсальностью применения. Аппарат можно использовать как в составе передвижной лаборатории, так и в полевых условиях с применением любого источника переменного напряжения до 50 кВ.
Технические характеристики:
Выходное знакопеременное напряжение, кВ (амплитудное значение) 2-80
Частота выходного напряжения, Гц 0,1
Форма испытательного напряжения косинусно-прямоугольная
Максимальная емкость объекта испытания, мкф 3,0
Минимальная емкость объекта испытания, мкф 0,03
Время непрерывной работы, мин 30
Относительная погрешность частоты испытательного напряжения, % 3
Абсолютная погрешность частоты испытательного напряжения, % ±0,0 3 Гц
Масса оборудования, кг, не более 50
Срок службы, лет 10
Условия эксплуатации:
диапазон температур окружающего воздуха, °С от -15 до +35
относительная влажность воздуха при температуре 25°С, % 80
атмосферное давление, мм рт.ст. 650 - 800
