КСИД — Клапан сброса избыточного давления

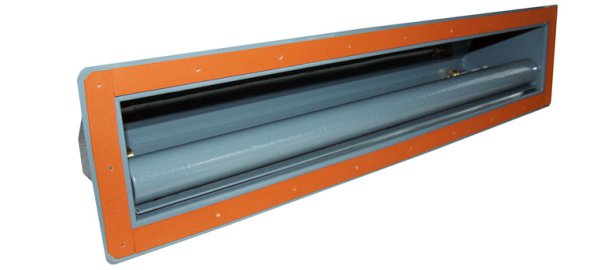

Клапан сброса избыточного давления КСИД

КСИД состоит (см рис.2) из корпуса 1 и затвора 2, на котором методом сварки укреплен груз 4 (в модификации «Т» груз крепится с помощью винтов). Поворот затвора 2 относительно корпуса 1 осуществляется при помощи подшипника скольжения 3. Вес груза рассчитывается в соответствии со значением избыточного давления открытия клапана и является несъёмным элементом. Герметизация седла клапана осуществляется самоклеящейся лентой 5 профиля “D”, размером в сечении 9х10 мм. Выходной фланец КСИД через уплотнительную прокладку 6 присоединяется к конструкционным элементам защищаемого помещения с помощью крепежных элементов.

КСИД — клапан сброса избыточного давления предназначается для обеспечения защиты помещений от избыточного давления огнетушащего газа Novec 1230, которое образуется при срабатывании установки газового пожаротушения (АУГП) во время выпуска газового огнетушащего состава для тушения пожара.
