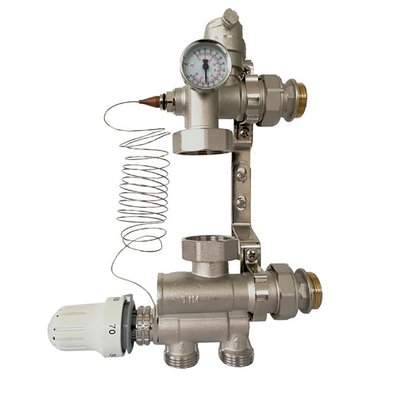

Насосно-смесительный узел TIM JH-1036 предназначен для создания низкотемпературных систем отопления (типа «теплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.
Насосно-смесительный узел TIM JH-1036 универсален и может подключаться, как справа, так и слева к любому коллектору, как подачей вверх, так и вниз.
Технические характеристики TIM JH-1036
Для автономной циркуляции теплого водяного полаДиаметр присоединения - 1"Диаметр присоединения насоса - 1 1/2"Монтажная длина насоса - 130-180 ммМаксимальное рабочее давление - 10 барМинимальное давление перед насосом - 1 барМаксимальная пропускная способность Kvs при Δр=1 бар - 4,8 м3/часМаксимальная теплоотдача (при ΔТ=10°С и скорости теплоносителя 1 м/с) - 12,5 кВтДиапазон настройки температуры - от 20 до 60 °СПроизводитель - TIM
Устройство и принцип работы TIM JH-1036
1. 1. Кронштейн для крепления
2. Смесительный клапан с резьбой М30х1,5 для установки термоголовки с погружным датчиком
3. Байпасный клапан
4. Гнездо для погружного температурного датчика на линии подачи
5. Контрольный термометр от 0 до 80 °С
6. Автоматический воздухоотводчик
7. Термостатическая головка с погружным датчиком (температура от 20 до 60 °С).
8. Обратный клапан, встроенный в патрубок.

Комплектация TIM JH-1036

нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном;
верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2” и контрольный термометр от 0 до 80°C;
крепежная скоба для смесительного узла;
термостатическая головка с погружным температурным датчиком.

Насосно-смесительный узел TIM JH-1036 предназначен для обеспечения циркуляции теплоносителя в низкотемпературных системах отопления. Температура поддерживается с помощью термостатического вентиля, который управляется термостатической головкой с погружным датчиком.
