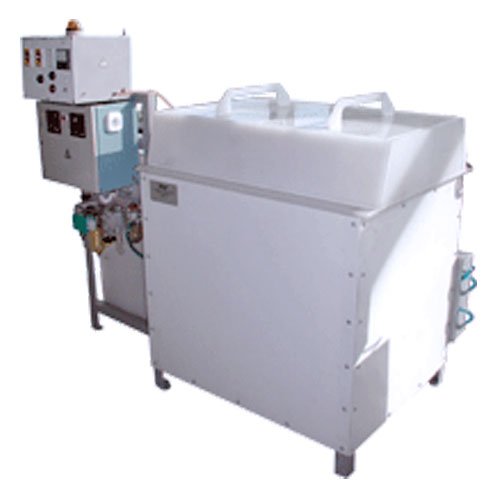

Установка УХН-200М предназначена для химического никелирования деталей из сталей углеродистой и коррозионностойкой, алюминия, титана, меди и сплавов на их основе с многократным использованием раствора.
Установка УХН-200М обеспечивает покрытие деталей сложной конфигурации, не способствующих образованию газовых "пробок". В отверстиях, каналах, вырезах, на вогнутых участках глубоко профилированных деталей толщина покрытия снижается на 50% в сравнении с наружными поверхностями. В глухих отверстиях d5 - d12 мм и сквозных отверстиях d1,5 - d6 мм толщина покрытия нормируется на глубине одного диаметра.
Технические характеристики:
Производительность (при толщине покрытия 15 - 18 мкм), м2/ч 1,0
Скорость осаждения покрытия, мкм/мин, не менее 15
Поверхность одновременно покрываемых деталей, м2, не более 2,0
Вес деталей одновременно завешиваемых на механизм качания, кг, не более20
Общий объем ванны-реактора, л 300
Объем рабочей зоны, л 200
Внутренние размеры ванны-реактора,мм 1000x500x450
Рабочая температура раствора, °К (°С) 363±2 (90±2)
Обогрев - через стенки (электронагревательные элементы), °С 450
Контроль температуры (на стенках и в растворе) двухканальный
Объем корректировочного бака, л 60
Механизм подачи корректировочного раствора перистальтический насос
Механизм подачи раствора аммиака перистальтический насос
Габариты заготовок (покрываемых деталей):
максимальные, мм 850х400х320
минимальные нет ограничений
Напряжение переменного трехфазного тока частотой 50 Гц, В 380±38
Потребляемая мощность, кВт, не более 25
Давление технического водопровода, не менее, МПа 0,1
Расход воды, не более, л/ч 250
Расход сжатого воздуха, м3/ч, не более 4
Пределы регулирования скорости подачи корректирующего раствора (подогретого), л/ч 5-150
Габариты установки, не более, мм 1600х1200х1350
* Габариты ванны-реактора, не более, мм 1000х500х600
Масса установки, не более, кг 300
Средняя наработка на отказ, ч, не менее 2000
